Els cables blindats estan fets de conductors de diferents materials en casquilles metàl·liques aïllades, que es mecanitzen en un conjunt sòlid flexible. El cable blindat inclou termoparell blindat, resistència tèrmica blindada, escalfador blindat i plom blindat, utilitzat principalment a la indústria química, metal·lúrgia, fabricació de maquinària, generació d'energia i mesura de temperatura de prova científica, transmissió de senyals i calefacció especial, la quantitat més gran és el termoparell blindat.
Característiques
Alta durabilitat
Protecció mecànica: la capa d'armadura sol estar feta de filferro d'acer o cinturó d'acer, que pot resistir eficaçment l'impacte i la pressió externs i és adequat per a entorns de construcció durs. Rendiment anti-envelliment: el material de la funda exterior, com ara el PVC, té un bon rendiment anti-envelliment i pot mantenir les seves propietats físiques i químiques sense canvis durant l'ús a llarg termini.
Alta seguretat
Rendiment ignífug: molts cables de potència-16mm blindats estan fets de materials ignífugs, que poden evitar la propagació del foc quan es produeix un incendi i guanyar temps per a l'evacuació del personal. Impermeable i resistent a la humitat: la capa exterior i la capa d'armadura treballen junts perquè el cable tingui bones propietats impermeables i resistents a la humitat, adequades per a entorns humits com ara l'enterrament subterrani directe.
Alta eficiència
Baixa resistència: el conductor intern sol estar fet de coure d'alta puresa amb baixa resistivitat, que pot reduir la pèrdua durant la transmissió d'energia. Per exemple, la resistivitat del coure d'alta puresa pot ser tan baixa com 0,01724Ω·mm²/m. Alta capacitat de transport de corrent: a causa de la gran àrea de secció transversal del cable (16 mm²), pot transportar un gran corrent per satisfer les necessitats d'alimentació d'equips d'alta potència.

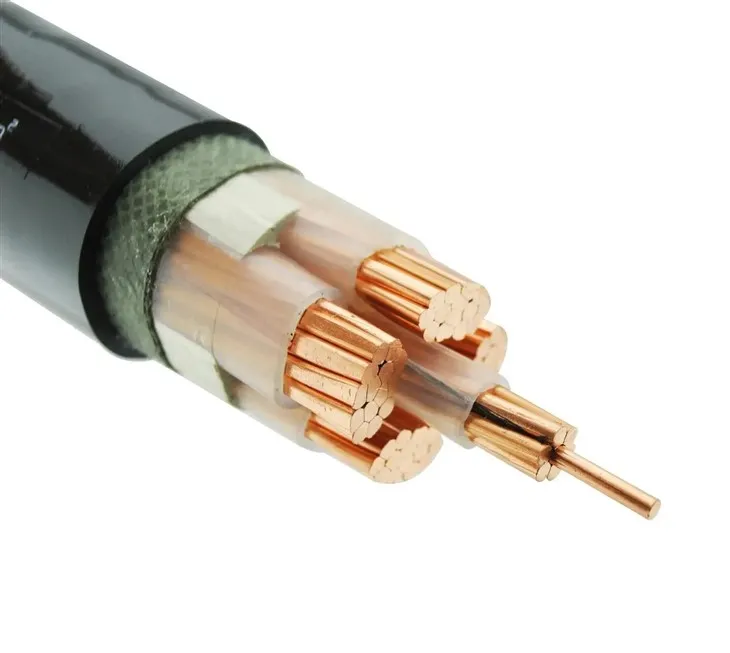

Construcció
Material aïllant
Normalment s'utilitza PVC o XLPE (polietilè reticulat) com a material aïllant, que té bones propietats elèctriques i resistència a altes temperatures.
Material de la funda
La funda exterior generalment està feta de material de PVC, que no només té bones propietats de protecció mecànica, sinó que també prevé eficaçment l'erosió per humitat i productes químics.
Material conductor
El conductor interior sol estar compost de filferro de coure nu, que és un material conductor excel·lent que pot proporcionar una transmissió de corrent eficient.
Capa d'armadura
La capa d'armadura sol estar feta de filferro d'acer o cinturó d'acer, que proporciona una protecció física addicional per al cable, cosa que li permet suportar forces i pressions externes més grans, i és adequada per a entorns durs com ara l'enterrament subterrani directe.
Preguntes freqüents
Quants amperes pot prendre un cable blindat de 16 mm?
Cable SWA de 16 mm x 3 nuclis per metre: cable d'armadura SWA de 94 amperes, dissenyat per portar energia elèctrica a una sèrie d'aplicacions i dispositius. Normalment trobareu aquest cable que alimenta grans dependències, tallers, coberts, etc. Com que té una capacitat de 94 amperes, és perfecte per subministrar energia a distàncies més llargues.
Quina diferència hi ha entre el cable blindat i el cable SWA?
Els cables SWA utilitzen una armadura de filferro d'acer, cosa que els fa més adequats per a aplicacions que requereixen una alta protecció mecànica. Els cables AWA, d'altra banda, utilitzen una armadura de filferro d'alumini, cosa que els fa més lleugers i una opció preferida per a instal·lacions on el pes és una preocupació, com ara la distribució d'energia en entorns industrials.
Quina és la capacitat màxima de corrent del cable blindat de 2,5 mm?
La capacitat de corrent màxima d'un cable blindat de 2,5 mm² pot variar segons el tipus específic de cable, el material d'aïllament i les condicions d'instal·lació. No obstant això, per a propòsits generals, la classificació de corrent màxima típica per a un conductor de coure d'un sol nucli de 2,5 mm² amb aïllament de PVC en condicions normals (p. ex., retallat directe, a una temperatura ambient de 30 graus) és d'uns 27 a 32 amperes (A).
Quina mida d'interruptor necessito per a un cable de 16 mm?
Almenys de 64 a 72 amperes contínuament en un cable de coure d'àrea de secció transversal de 16 mm. Tingueu en compte també: el codi de construcció pot especificar un interruptor de 60 amperes per a aquesta mida. Hauríeu de consultar el codi d'edificació local per estar segur, especialment quan aquesta construcció pot servir al públic.
Quina profunditat hauria de ser el cable blindat?
Normalment es recomana una profunditat d'instal·lació mínima de 450 mm sota terra per a les millors pràctiques. Això augmenta a 600 mm en llocs on hi ha més possibilitats de pertorbació potencial.
Es pot deixar el cable blindat a sobre del sòl?
Per descomptat, podeu, però la raó per especificar el cost addicional d'un cable blindat és protegir-lo dels danys quan s'executa sota terra fora de la vista i pot ser colpejat per una pala. Per la mateixa raó, hi hauria d'haver una cinta marcadora enterrada just sota la superfície per indicar que hi ha un cable blindat enterrat més profund.
El cable blindat necessita un conducte?
El cable blindat no necessita necessàriament un conducte per a la instal·lació, ja que l'armadura proporciona protecció mecànica i pot suportar entorns més durs en comparació amb el cable no blindat. Tanmateix, en algunes situacions específiques, com ara quan s'encamina el cable a través de zones amb alts nivells d'interferència electromagnètica, temperatures extremes o on podria estar sotmès a una exposició química, encara poden ser recomanables mesures de protecció addicionals com el conducte. Conduit pot oferir una capa addicional de seguretat i compliment de determinats codis de construcció o estàndards elèctrics.
Necessites posar a terra els dos extrems del cable blindat?
Com a requisit mínim, el cable es posarà a terra almenys un dels seus dos extrems, és a dir, en cas d'avaria o curtcircuit s'aconseguirà el recorregut més directe a terra.
Es pot posar una unió al cable blindat?
Les juntes de cable blindat s'utilitzen principalment per unir dues peces o longituds de cable separades. utilitzant una resina de poliuterè de dues parts. La resina en si conté en un sobre segellat amb una tapa de clip per al forat d'entrada/ompliment.
El cable blindat es pot enterrar directament?
Els cables blindats Teck 90 o Teck Style s'utilitzen en aplicacions industrials i comercials on el medi ambient requereix protecció o durabilitat addicionals. Aquests cables es poden enterrar directament i instal·lar-se en conductes.
